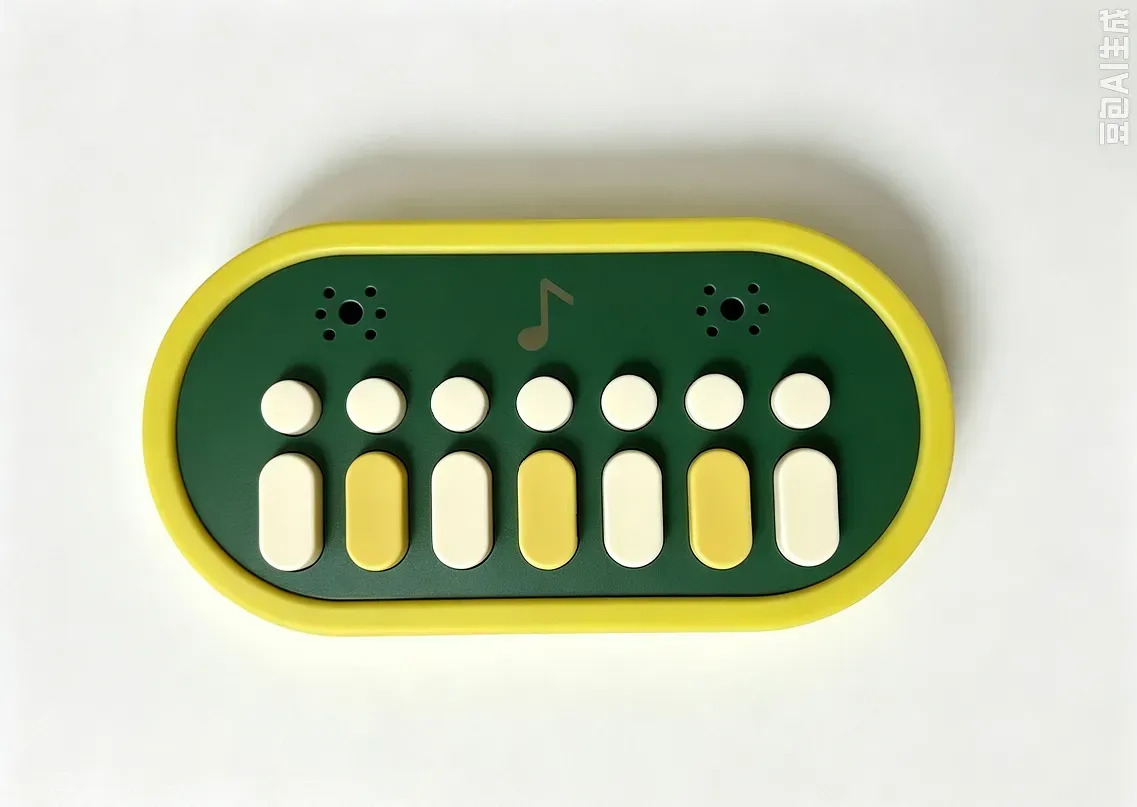

🎵 可自由换音色的14键音乐演奏按键盒（杰理AD142A0方案）
一款即插即用、音色自由自定义的桌面音乐演奏小设备。无需复杂烧录软件，插上电脑就是U盘，直接拖拽音频文件即可更换每一颗按键对应的音效，上手零门槛。
📌 项目简介
本项目基于杰理 AD142A0音频主控方案开发，外挂8M SPI Flash存储音频资源。设备通过Type‑C数据线连接电脑后自动识别为虚拟U盘磁盘，你只需要把MP3、WAV、MIDI等音频文件拖拽进U盘内，即可给14个演奏按键分配对应的声音。 拖入钢琴音频就是钢琴键盘，拖入笛子采样就是笛子演奏器，也可放入音效、儿歌、打击乐、动物叫声等任意素材，可玩性极高。
设备接上USB即可供电运行，无需额外电池；所有音频数据保存在板载Flash，拔掉电脑后脱机也可以随时按下按键演奏声音，是DIY音乐玩具、音效播放盒、儿童启蒙教具的绝佳方案。
✨ 核心功能亮点
- 🎹 14个独立演奏按键：每个按键可单独绑定一段音频声音
- 💾 虚拟U盘拖拽更新：无需下载烧录工具，插上电脑就是U盘，复制粘贴文件即完成音色更新
- 🎶 多格式音频支持：MP3 / WAV / MIDI 等主流音频文件
- 🗄️ 板载8M Flash：足够存放大量音色音效文件，脱机独立运行
- 🔌 Type‑C接口：既作为数据传输口也作为供电口，插电脑即可供电工作
- 🛠️ 高度自定义：音色完全由用户决定，钢琴、笛子、鼓点、儿歌、提示音效都可实现
- 🧸 开源硬件：PCB、外壳结构全部开源，你可以自由修改按键布局、外壳外观
📋 BOM清单
| 序号 | 元件名称 | 型号规格 | 数量 |
|---|---|---|---|
| 1 | 主控芯片 | 杰理 AD142A0 | 1 |
| 2 | 存储芯片 | 8M SPI Flash | 1 |
| 3 | 硅胶按键 | 14键自定义按键 | 1套 |
| 4 | 喇叭 | 8Ω‑3W 扬声器 | 1 |
| 5 | USB接口 | Type‑C母座 | 1 |
| 6 | 阻容元件 | 0805贴片电阻电容 | 若干 |
📖 使用教程
- 使用Type‑C数据线将设备连接电脑USB端口
- 电脑识别出一个可移动磁盘（虚拟U盘）
- 将准备好的音频文件复制到U盘根目录，按照固件规则对应14个按键编号命名文件
- 安全弹出U盘，设备即可脱机使用，按下对应按键播放设置好的声音
- 需要更换音色时，重复插上电脑，删除旧音频，拖入新的音色文件即可
📂 开源文件包含
- ✅ 立创EDA PCB工程文件

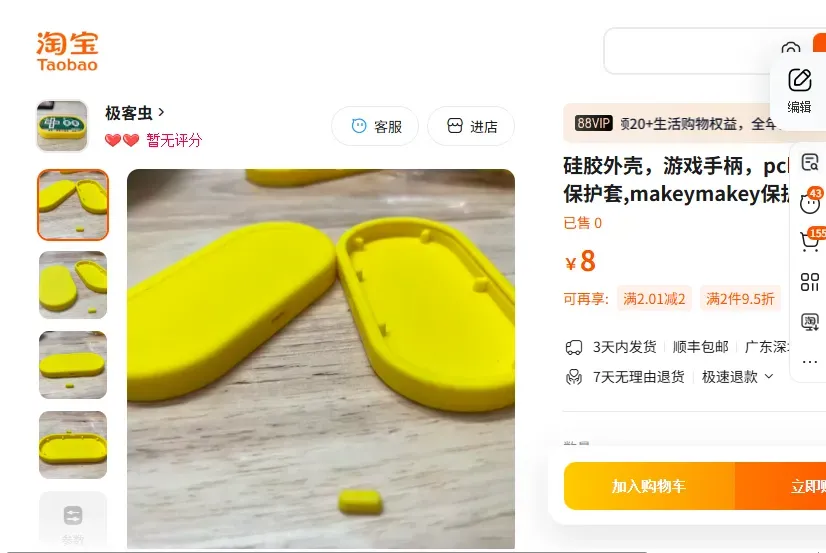

- ✅ 外壳硅胶套 / 亚克力面板图纸
- ✅ 固件烧录文件
- ✅ 按键音色命名说明文档
- ✅ 3D外壳结构图纸
📜 开源协议
本项目采用 CC‑BY‑SA 4.0 开源协议。可自由制作、修改、学习使用；二次分发、衍生项目需要继承相同开源协议，并标注原项目作者。禁止商用倒卖。
